Zaštita nafte, prirodnog plina i naftnih polja

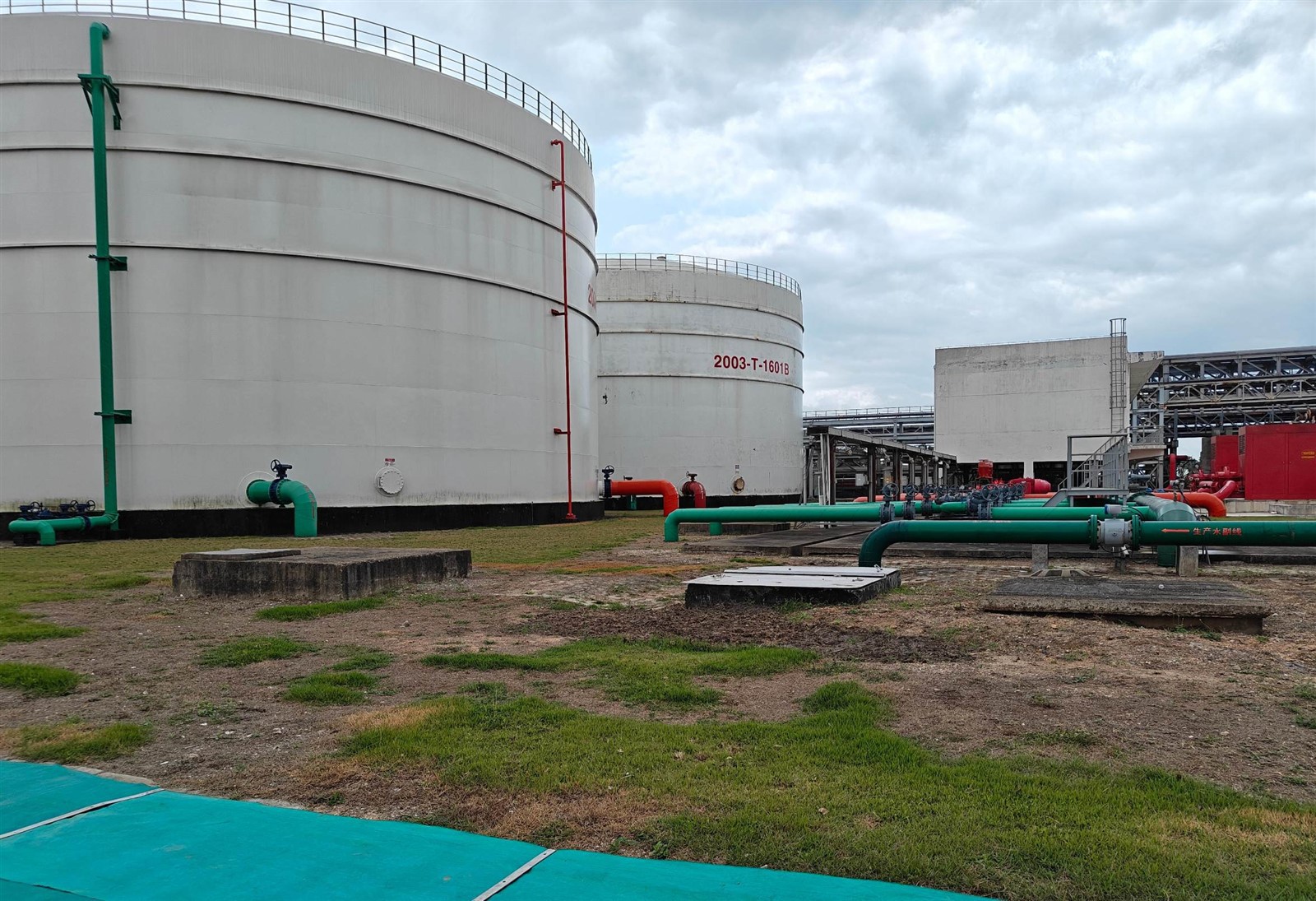

Katodna zaštita je tehnologija koja sprečava koroziju metala putem elektrohemijskih principa i široko se koristi u metalnim objektima kao što su cjevovodi, rezervoari za skladištenje i poremećaji u industriji nafte i plina. Osnovni princip je: kroz vanjsku struju ili žrtvovanu anodu, zaštićena metalna struktura postaje katoda elektrohemijske ćelije, potiskujući reakciju oksidacije (korozije) na metalnoj površini, čime se produžava vijek trajanja opreme.

Uobičajena katodna zaštita u naftnim poljima, prirodnom plinu i naftnim poljima podijeljena je u dvije vrste: katodna zaštita sa žrtvenom anodom i katodna zaštita sa impresivnom strujom.

Katodna zaštita od žrtvene anode:

• Princip: Metal sa negativnijim potencijalom (kao što su legure cinka, aluminijuma i magnezijuma) koristi se kao anoda i povezuje se sa metalom koji treba da se zaštiti. Kroz vlastitu koroziju, osigurava zaštitnu struju za metalnu konstrukciju.
• Karakteristike:

1. Ne zahtijeva eksterno napajanje i pogodan je za udaljena ili{0}}područja bez napajanja (kao što su cjevovodi sa jednim-bunarom i mali rezervoari za skladištenje).
2. Lako se instalira i ima niske troškove održavanja, ali anodu je potrebno redovno mijenjati nakon potrošnje.

Katodna zaštita sa impresivnom strujom:

• princip:Preko vanjskog izvora napajanja kao što je transformatorski ispravljač, katodna struja se primjenjuje na zaštićeni metal kako bi se spriječila struja korozije. Sistem uključuje pomoćne anode (kao -silicijum liveno gvožđe, grafit), referentne elektrode (za praćenje potencijala) i opremu za napajanje.
• Karakteristike:

1. Ima širok raspon zaštite i podesivi izlaz struje, što ga čini pogodnim za složene scenarije kao što su{0}}dugi cjevovodi i velike grupe rezervoara.
2. Potrebno je stabilno napajanje (bilo mrežna struja ili solarna energija). Početna investicija je relativno visoka, ali dugoročni-trošak se može kontrolisati.

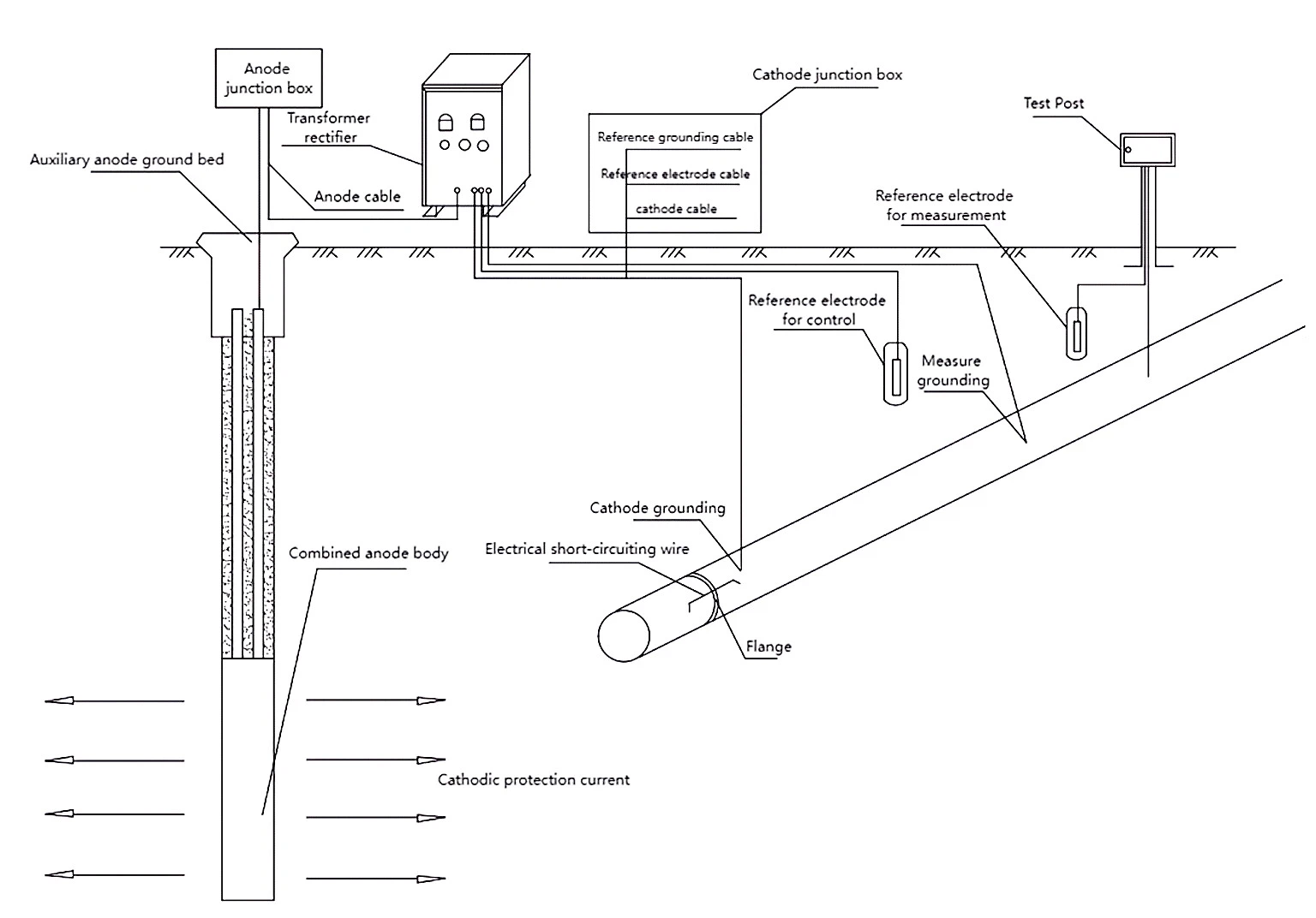

• Sastav:

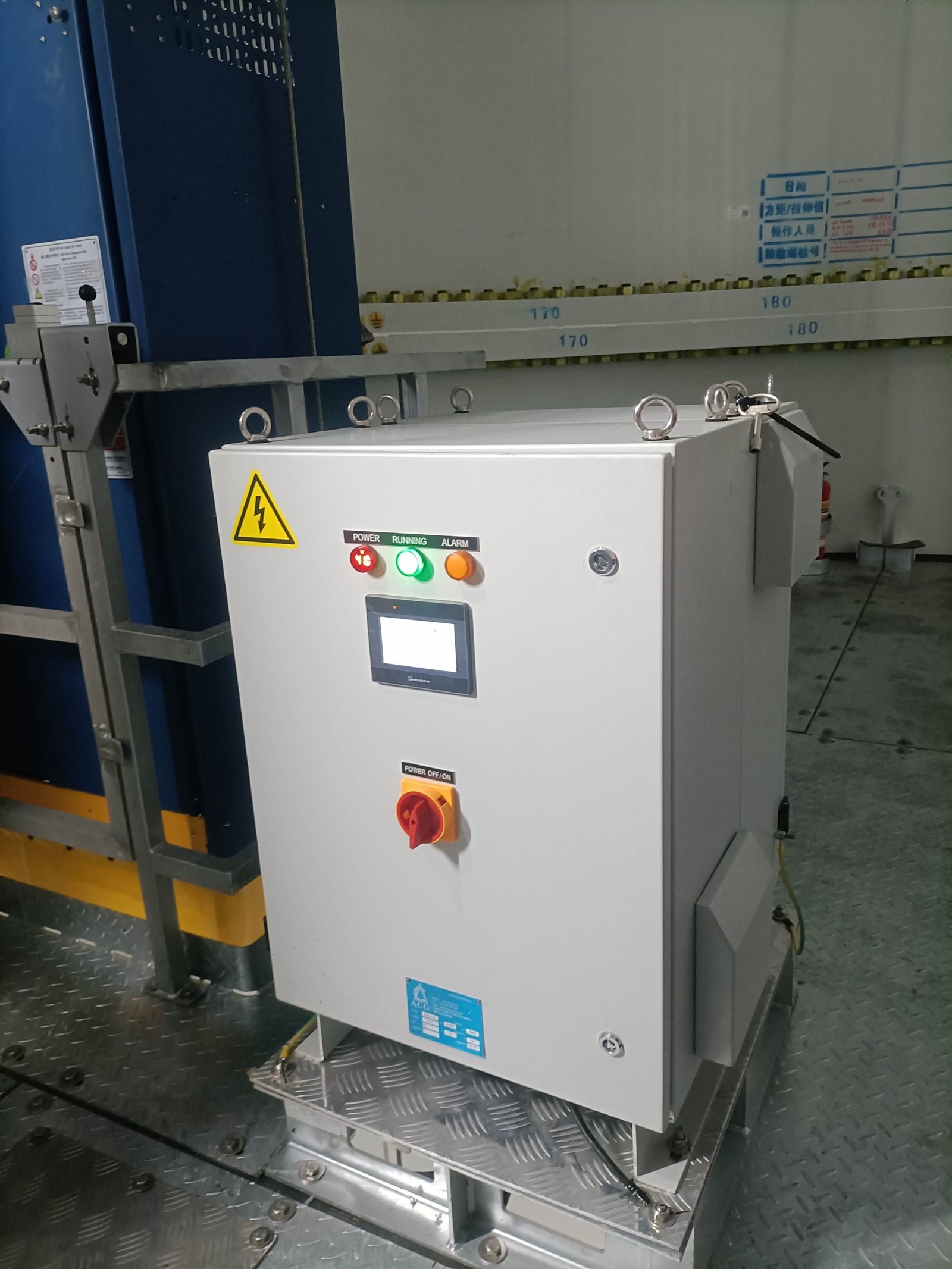

1. Transformatorski ispravljač

Transformatorski ispravljač precizno kontroliše izlaznu struju i napon kako bi osigurao stabilnu katodnu polarizacionu struju za zaštićeni metal, održavajući njegov potencijal unutar-otpornog na koroziju i sigurnog opsega.

2. Anodno uzemljeno ležište:

Funkcija pomoćne anode je da prenosi jednosmernu struju iz izvora jednosmerne struje iz medija u zaštićenu metalnu konstrukciju.

3. Referentna elektroda:

• Referentna elektroda za mjerenje: Nadzire potencijal zaštićene strukture.
• Kontrolna referentna elektroda: daje kontrolne signale za automatski kontrolirani transformatorski ispravljač za podešavanje izlazne struje, osiguravajući da je zaštićena struktura uvijek u dobrom zaštitnom stanju.

4. Sistem nadzora:

Prijenos potencijalnih i trenutnih podataka{0}}u realnom vremenu radi upozorenja na abnormalne rizike od korozije.
